Camión de perforación de pozos de agua sinotruk howo 6x6
Ventajas:
1. Estructura simple, bajo costo.
2. Fácil mantenimiento
3. Transmisión mecánica, pérdida de potencia pequeña, máxima eficiencia de transmisión de la fuente de energía
4. Menores requisitos para el nivel del operador.
5. Menores requisitos para el medio ambiente de uso
Alcance del producto de la aplicación
1. Agua potable para residentes y ganadería.
2. Riego de campo
3. Elaborando bien el agua.
4. Desarrollo del agua para la producción industrial.
5. Agujero de ventilación de la mía, el pozo que cae el nivel del agua.
6. Exploración del campo petrolero.
7. Perforación geotérmica.
8. Pila de la Fundación de construcción de carreteras.
9. Exploración geológica.
10. Investigación hidrogeológica
Detalles Fotos de referencia
Especificaciones:
CDC-600K Agua Bien Perforación Plataforma | ||||
Comprometerehensivo visión de conjunto | ||||
AEducación físicarture: 500 Mm
Total Peso: 32000kgs Perforación tecnología lata ser usado: lodo positivo circulación, Dth-Hammer, aire elevar contrarrestar circulación, Lodo Dth-Hammer. | ||||
A. chasis | ||||
Código | Nombre | Parámetro | Comentarios | |
| A01 | Truck chasis | CHASIS DE CARGO DE SINOTRUK HOWO 6X6 Modelo: ZZ2257N5857C Cabina: Cabina estándar HW76 con una durmiente Con aire acondicionado Motor: WD615.96C, 380HP, EURO III emisión estándar Velocidad de tarifa: 2000RPM Masshafase: 5800 + 1400 (mm) Caja de engranajes: HW19710 10 Delanteros 2 Reverso Dirección: ZF Eje delantero: capacidad de carga: 9000kg Eje trasero: Capacidad de carga: 16000kg × 2 Neumático: 12.00R20, en total de 11 piezas con un neumático de repuesto Con PTO Tanque de combustible: 400L Tamaño total: 12500 * 2500 * 4300 Peso de tara: 32000kgs | ||
1.Alimento Sistema (Jalar Abajo Cilindro) | ||||
Make & Model: Máquina CTS & Command Tamaño del cilindro de alimentación: Ø varilla x Ø cilindro x carrera: 125 mm * 95mm * 4500mm. Tipo de diseño (dos varillas de pistón o una varilla): dos Min. Transpulsor de la cabeza de perforación (M): 9M Min. Tire de la fuerza de la cadena en tensión: 154,000kg Min. Tirar de la fuerza de la cadena en tensión: 100.000 kg Min. Capacidad de toque (kg): 40,000 kg Min. Capacidad extraíble (kg): 30,000 kg Tire de la velocidad - lento (MPM): ~ 6 Tire de la velocidad - Rapid (MPM): ~ 53 Velocidad de extracción - lento (MPM): ~ 5 Velocidad de extracción - RAPID (MPM): ~ 37 El sistema de alimentación es de tipo de cadena y soportado por rodillo. |
| |
2. Arrasamiento Jacks Make & Model: CZT- 1 y Máquina de comando] Nivelación del cilindro de gato Tamaño: Ø varilla x Ø cilindro x accidente cerebrovascular (mm) Min. Capacidad de elevación de cada gato (kg): 30,000 Min. Despacho de tierra (mm): 750 |
| |

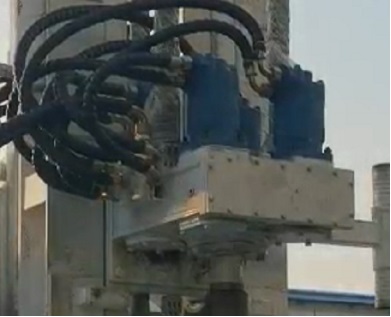

3. Cima Cabeza Giratorio Engranaje Caja (Taladro Cabeza) Hacer y Modelo: Máquina de CD-6 y Comando] Ratio de reducción: 21:56 Bore de husillo de la unidad superior (mm): [63mm] Min. Capacidad de pull de husillo (kg): 40,000 kg Rango de velocidad del husillo (RPM): baja velocidad Rango y (Min. Torque - kg-m): 0-60 y 2000 kg-m
|  | |

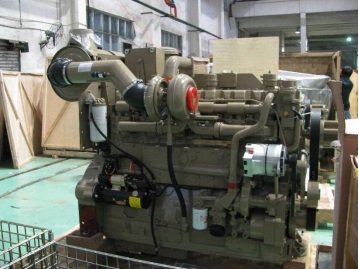

4. Plataforma Motor Hacer y modelo Cummins QSX15-C600 Motor HP y RPM: 600HP y 1800 rpm |  | |

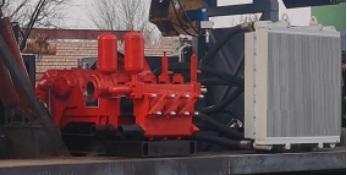

5.Mud Bomba Make & Model: BW1000 / 6 & Máquina de comando Diámetro del pistón y un derrame cerebral (IN): 4 pulgadas Min. Capacidad de descarga (L / min): 2000 Min. Presión de trabajo (PSI): 880 Tipo de válvula de succión y entrega: 3 pulgadas |   | |

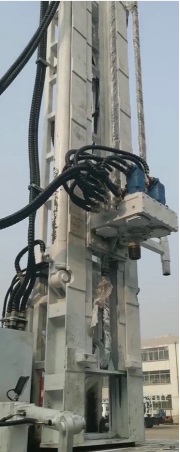

6. Mast Min. Capacidad nominal bruta (kg): 60,000 kg Capacidad máxima de carga de gancho (kg): 50,000 kg Longitud del mástil, anchura y profundidad (mm): 14000mm * 1200mm * 1000mm] Min. sobre toda la altura desde el suelo hasta la parte superior del mástil (M): 12m |  |

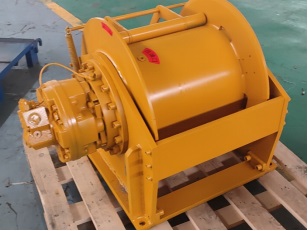

7.Principal Izar Make & Model: [Ysd-4 y Máquina de comando] Diámetro de la cuerda de alambre (mm) y longitud (m): Ø16 x 75 Min. Capacidad de elevación (kg): 40,000 Velocidad de elevación mínima (M / min): 45 |  |
8. Energía Esfuerzo de torsión Make & Model: [CXK-6 y Máquina de comando] Min. Capacidad de carga (kg): 40,000 kg Min. Break Out Torque (kg-m): 600 | |
9. Agua/ Espuma Inyección Bomba Hacer y Modelo: Máquina CPM-3 y Comando Diámetro del pistón y accidente cerebrovascular (IN): 90 l / min Min. Capacidad de descarga (L / min): 90 Min. Barra de presión de trabajo: 40 bar Tipo de válvula de succión y entrega: 1 pulgada |  |

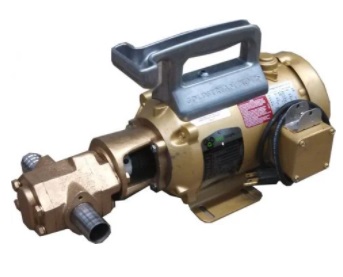

10.jamónmero Petróleo Bomba Make & Model: CCD3 y Máquina de comando Capacidad de descarga (L / min) 80L / min Min. Barra de presión de trabajo 3MPA |  |

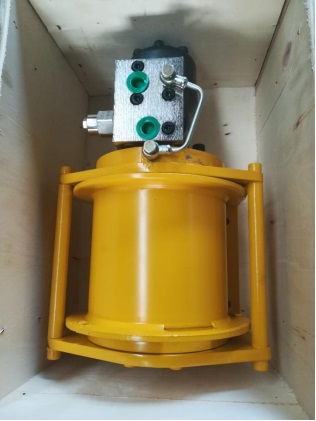

11.Auxiliario Izar Make & Model: CJY-3 y Máquina de comando Diámetro de la cuerda de alambre (mm) y longitud (m): Ø10 x 100 Min. Capacidad de elevación (kg): 3000 Velocidad de elevación mínima (M / min): 45 |   |
12.Hydraulico Soldadura Máquina Máquina hidráulica y máquinas de soldadura. Make & Model: BM5- 100 y Tjpc La unidad de soldadura se montará en el camión portador de la plataforma. Será conducido por motor hidráulico. La máquina de soldadura se utilizará para electrodos Ø 2.5 - 4 mm. La salida (V & I) será apropiada para los electrodos de tamaño anterior.
|  |

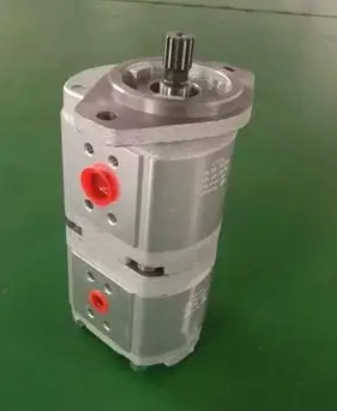

13.Hacerrnal Hidráulico Sistema Bomba hidráulica Make & Model: GPC4-50 & TJPC] |  |

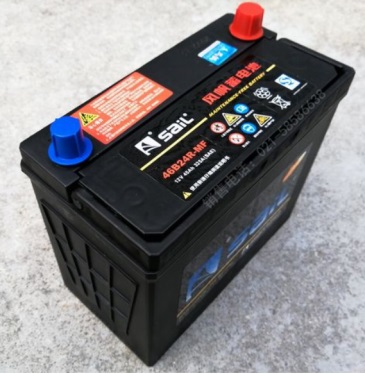

14. Rhode Islandg Eléctrico Sistemas Equipos eléctricos Fabrican y Modelo: GPC4-50 es el modelo y la marca: 24V y & Fengfan Max. Flujo de circuito: (13GPM y 2700 RPM) |  |
15. Night Operación (Perforación Luz) Luces, líneas y controles hacen y modelo: [lámpara LED especial para maquinaria de construcción (100W), marca: Huaren] |   |
dieciséis. CoOling Sistema Modelo y modelo de radiador y refrigeración: [Ventilador eléctrico y ventilador diésel] |  |

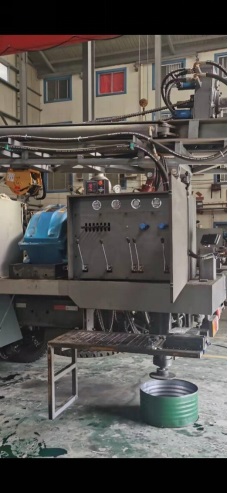

17. Instrumentación y Control S Todos escribe de controles en control panel por motor, hidráulico sistema control Válvulas (direccional, flujo y presión) Compresor, bomba de lodo, bomba de espuma, tornos, etc. deberán ser Declaró su marca y modelo. |  |
18.Safeterna Equipo Equipo de seguridad estándar del fabricante para ser utilizado por la perforación. Equipo durante la operación: - Casco de seguridad completo con el defensor del oído. Vidrio de ojo de seguridad Bota de seguridad (tamaños a acordar) Guantes de cuero Capas de lluvia Botiquines de primeros auxilios El panel de control debe tener una cubierta para proteger el perforador de la salpicadura de barro, etc. El camión portador de la plataforma debe tener una escalera mínima en dos lados opuestos y el caucho en la parte superior de la cubierta del camión en ciertas áreas para la seguridad de los trabajadores en la máquina. |  |

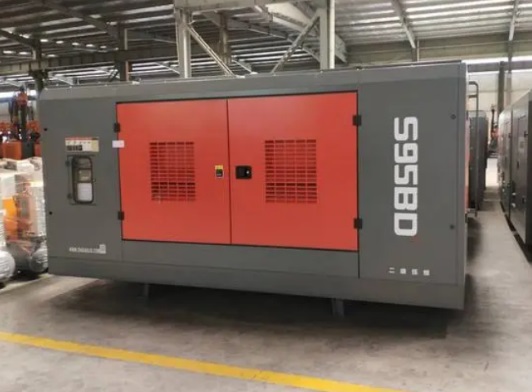

19. Compresor de aire del remolque (compresor adicional que no sea el montado en la cubierta) Hacer y modelo de compresor 298scy & Zega Tipo de sistema: tornillo Número de etapas de compresión: 2 Max. Presión de descarga (PSI): 380 Min. Presión de trabajo nominal (PSI): 350 Min. Entrega de aire libre (CFM) 1100 cfm |  |
20. COMPRESOR EN CAMIÓN CHASIS Modelo: CMDK- 1250 y Hacer es mortuario Presión de descarga: 30bar Volumen de descarga: 1250 cfm Modo de enfriamiento: enfriador de viento Temperatura de admisión: - 10 ℃ -40 ℃ Contenido de aceite de aire de salida: ≤5ppm Peso de la unidad: 4700 kgs, ruido: ≤97db (a). Tamaño: 1 × 2 \"1 × 3/4 \" Esquema Tamaño: 3400 × 1950 × 1830 Cantidad de aceite lubricante: 125L |  |
21. Sistema de compresor de aire y lodo. Modelo: CMD-2-6 Hacer es mortuario La perforación de la bomba de martillo de Air DTH y la perforación de la bomba de lodo se puede cambiar al instante Presión máxima: 40MPA |   |
| 22. TUBO DE TUBO TUSTERMODEL: CMD-5-68 Hacer es mortuario Peso máximo de elevación: 50T Carga rápida y descarga de tubo de perforación. |  |

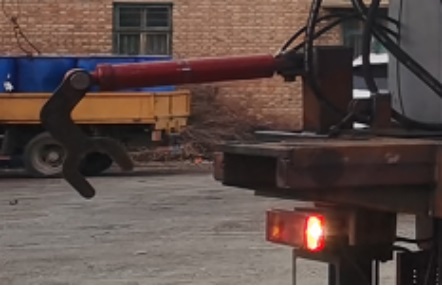

| 23. Cilindro de descarga de tuberías Modelo: CMD-8-3 Hacer es mortuario Retire la primera hebilla de la tubería de perforación. |  |

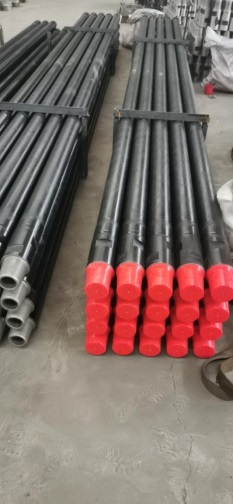

| 24. TUBA DE TAZA Modelo: CMP-1 Hacer es mortuario 4 ¾ \"x 6m Material de la tubería de perforación: R780 Material de la articulación: 35CRMO |  |
| 25. Modelo estabilizador: CMD-22-8 Hacer es mortuario Se utiliza para enderezar el tubo de perforación en el agujero. |  |

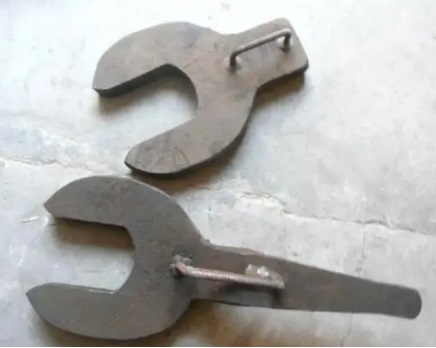

| 26. llave inglesa Modelo: CMP-22-15 Hacer es mortuario |  |

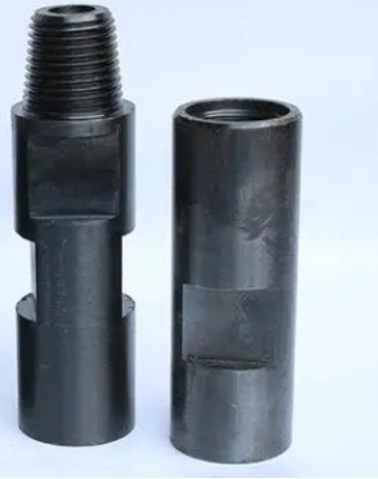

| 27. Cruce sobre Sub Modelo: CMD-23-36 Hacer es mortuario Material de la articulación: 35CRMO |  |

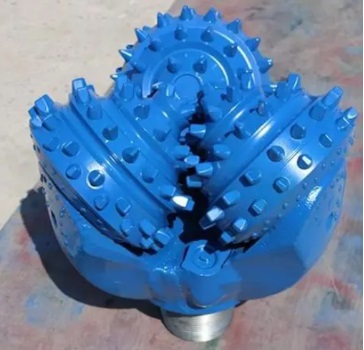

| 28. Bit de rodillo de carburo de tungsteno. Modelo: CMD-36-12 Hacer es mortuario Para formaciones de roca dura. |  |
| 29. bit de arcilla Modelo: CMD-45-12 Hacer es mortuario Para la formación suave. |  |

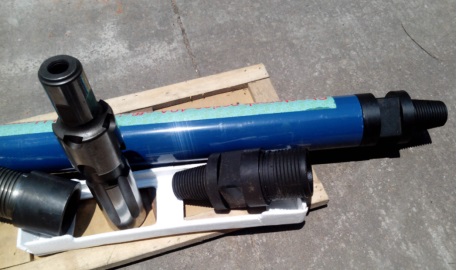

| 30. Impactor Modelo: CMD-78 Hacer es mortuario |  |
| 31. Botón bit abovedado insertado Modelo: CMD-66 Hacer es mortuario |  |
| 32. Ascensores de la carcasa Modelo: CMD-17-9 Hacer es mortuario |  |

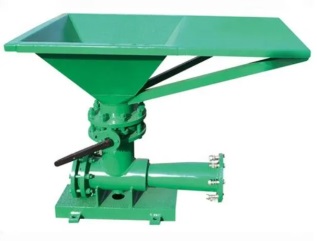

| 33. mezclador de barro Modelo: CMD-18-21 Hacer es mortuario Barro mixto Flujo: 2000l / min |  |
| 34. Herramientas de pesca. Modelo: CMD-1133-21 Hacer es mortuario |  |
35. Lengua de cadena Modelo: CMD-1200-21 Hacer es mortuario |  |

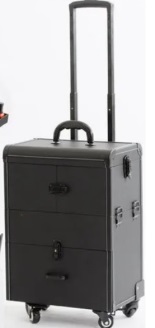

36. Caja de herramientas Modelo: CMD-1255-21 Hacer es mortuario |  |

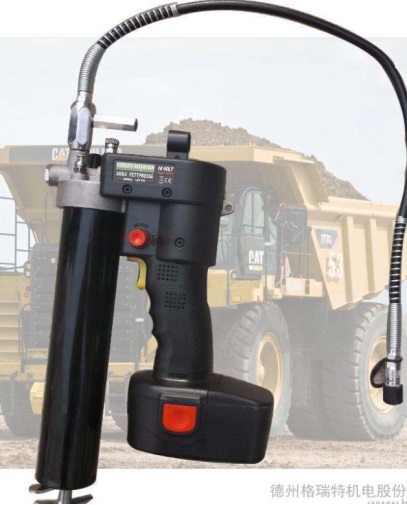

37. Tipo de chorro engrasador Modelo: CMD-1255-22 Hacer es mortuario |  |

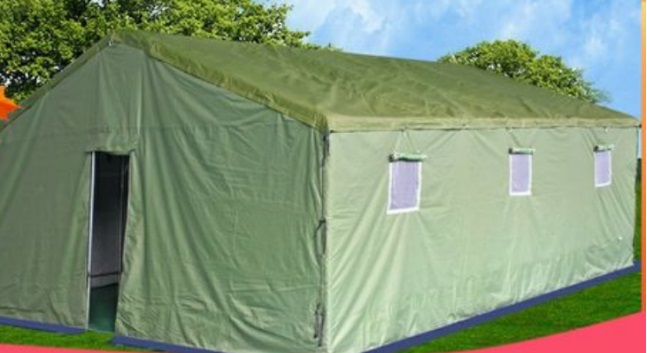

| 38. Tienda de campaña Modelo: CMD-1257-2 Hacer es mortuario Con cama plegable, especial para la construcción de plataformas de perforación. |  |
| 39. vejiga Modelo: CMD-1257-55 Hacer es mortuario Capacidad: 5m ³ |  |
También podemos personalizar.
Observaciones:
1. Los parámetros de rendimiento en la tabla son datos de referencia teóricos bajo la condición de conducción en la superficie de la buena carretera, los datos reales varían de las condiciones reales de trabajo y los hábitos de conducción de los conductores.
2. Por el bien de la mejora del producto y la promoción técnica, los parámetros del vehículo están sujetos a cambios sin previo aviso.
